WXSY-9X 系列交直流程控耐壓測試儀
產品分類： 交流/交直流耐壓試驗設備
WXSY-9X是我公司開發的安規性能分析儀系列產品。此系列產品具有容量大、功能強、精度高、速度快、易使用、易維護、易擴展、易升級、信息化程度高等特點。此系列產品嚴格遵循測試標準。耐壓容量5000Vx100mA，支持短時間5000Vx200mA峰值輸出。泄漏電流帶寬1MHz，6種人體網絡；全系采用觸摸屏，圖形化幫助說明，操作更簡單；接
訂購熱線：15172499955
立即咨詢WXSY-9X是我公司開發的安規性能分析儀系列產品。
此系列產品具有容量大、功能強、精度高、速度快、易使用、易維護、易擴展、易升級、信息化程度高等特點。
此系列產品嚴格遵循測試標準。耐壓容量5000Vx100mA，支持短時間5000Vx200mA峰值輸出。泄漏電流帶寬1MHz，6種人體網絡；
全系采用觸摸屏，圖形化幫助說明，操作更簡單；
接地、絕緣、交耐、直耐、動泄、靜泄、低啟、功率等測試功能；
接地、耐壓、功率等項目的聯合測試；
地線檢測、漏電保護、過流保護等全面的保護功能；
高精度，安規基本精度1%；
測試快，測試項切換時間0.1s左右；
智能化，功能電路智能自檢，自檢到芯片級別；
模塊化，全部電路模塊化設計，免工具拆裝；
終生的功能模塊升級服務；
內嵌使用幫助文檔，在任何界面都可進入相應的幫助界面；
標配測試電源、條碼掃描儀、PLC系統、全自動點檢工裝等設備的功能接口；
測試數據本機存儲；
基于RS232、CAN、WIFI接口的遠程數據存儲、云升級等服務；
可定制的云數據服務器功能。

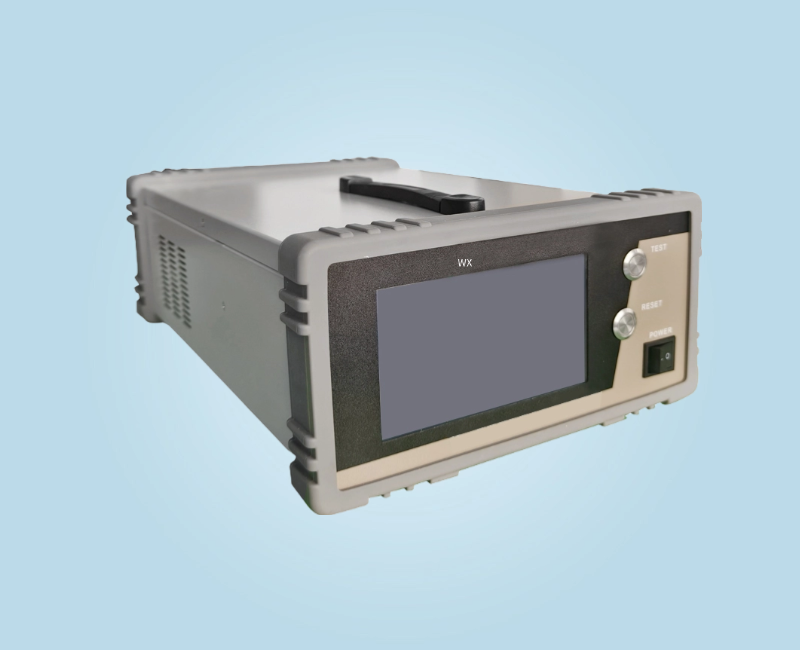

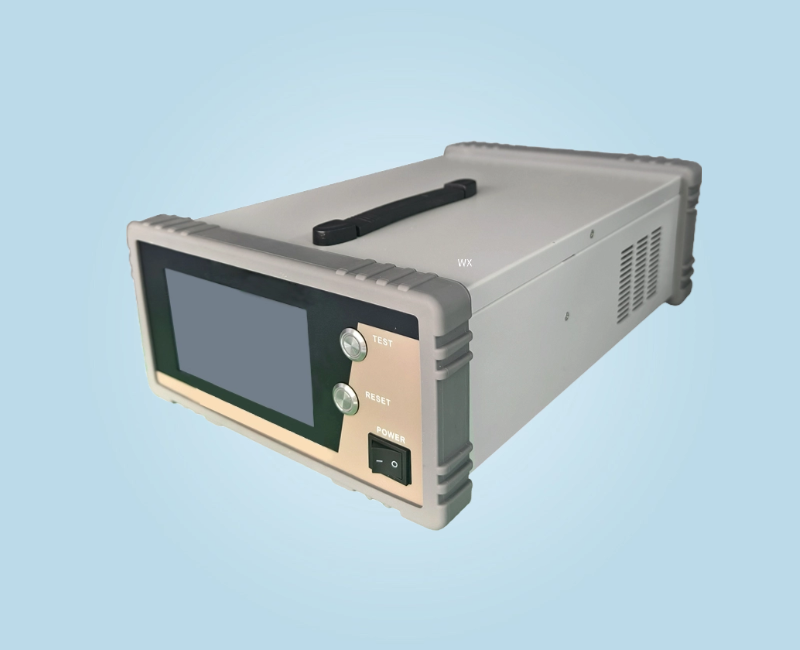

WXSY-9805
型號和功能
系列 | 臺式 | ||
3U便攜式 | |||
外部供電 | 外部供電 | 內置電源 | |
功能型號 | WXSY-93 | WXSY-98 | WXSY-9805 |
觸控屏 | 7′ | 7′ | 7′ |
安規精度 | 1% | 1% | 1% |
電參精度 | 0.2% | 0.2% | 0.2% |
測試類型 | 單相 | 單相 | 單相 |
交流耐壓 | ● | ● | ● |
耐壓容量 | 100VA | 500VA | 500VA |
直流耐壓 | ○ | ● | ● |
電弧偵測 | ● | ● | ● |
絕緣電阻 | ● | ● | ● |
接地電阻 | ○ | ● | ● |
動態泄漏 | ○ | ● | ● |
靜態泄漏 | ○ | ● | ● |
人體網絡 | 0 | 6種 | 6種 |
功率測試 | ○ | ● | ● |
低壓啟動 | ○ | ● | ● |
并行測試 | ○ | ● | ● |
本地存儲 | ● | ● | ● |
本地查詢 | ● | ● | ● |
Wifi功能 | ● | ● | ○ |
條碼掃描 | ● | ● | ● |
USB | ● | ● | ● |
LAN | ○ | ○ | ● |
隔離變壓器 | ○ | ○ | ○ |
內置電源 | ○ | ○ | 0.5KVA |
外置電源 | 選配 | 選配 | ○ |
自動點檢 | ○ | ○ | ○ |
測試軟件 | 選配 | 選配 | 選配 |
故障自檢 | ● | ● | ● |
模塊化 | ● | ● | ● |
尺寸mm | 132×284×470 | ||
重量Kg | 15 | 18 | 20 |
測試功能和技術指標
WXSY-9X系列產品，提供接地電阻、絕緣電阻、交流耐壓、直流耐壓、正常態接觸電流（動態泄漏）、故障態接觸電流（靜態泄漏）、低壓啟動、功率等測試功能。為提高測試效率，XGSY-9X系列產品提供接地+交耐、接地+功率、交耐+功率、接地+交耐+功率等多功能聯合測試方案。
WXSY-9X系列分析儀，持續監控內部功率器件的溫度。內部功率器件溫度達到分析儀保護限值85℃時，分析儀終止測試。
WXSY-9X系列分析儀的測試項項間切換時間和泄漏電流的電源極性切換時間均＜0.1s。切換時間包含測試項的放電保護等功能保護時間。
WXSY-9X系列分析儀，部分高端型號支持內置點檢工裝，點檢工裝的使用和計量，詳見分析儀內嵌的幫助文檔。
交流耐壓測試 | |||
范圍 | 分辨率 | 精度 | |
輸出電壓 | 300～5000VAC | 1V | ±(1%示數+5V) |
輸出頻率 | 50/60Hz | ||
擊穿電流 | 0～100.00mA 短時間200mA峰值 | 0.001mA/0.01mA | ±(1% + 0.002mA) |
緩升時間 | 0～999.9s | 0.1s | ±(1% + 0.1s) |
緩降時間 | 0～999.9s | 0.1s | ±(1% + 0.1s) |
測試時間 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) |
電流補償 | 0～99.999 mA | 0.001mA/0.01mA | |
電弧偵測 | 0～100.00mA | 0.01mA | ±5% |
直流耐壓測試 | |||
范圍 | 分辨率 | 精度 | |
輸出電壓 | 300~6000VDC | 1V | ±(1%示數+5V) |
擊穿電流 | 0～9.999mA | 0.001mA | ±(1% + 0.002mA) |
緩升時間 | 0～999.9s | 0.1s | ±(1% + 0.1s) |
緩降時間 | 0～999.9s | 0.1s | ±(1% + 0.1s) |
測試時間 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) |
絕緣電阻測試 | |||
范圍 | 分辨率 | 精度 | |
輸出電壓 | 100~3000V | 1V | ±(1%示數+5V) |
絕緣電阻 | 0.5M~100GΩ | 0.01M/0.1M/1M/10M/100M/1G | 0.60M~9.99M ±(1%示數+0.03M) 10.0MΩ~99.9MΩ ±(3%示數+0.3M) 100MΩ~9999MΩ ±(5%示數+3M) 10.0GΩ~100GΩ ±(15%示數+ 0.8G) |
緩升時間 | 0～999.9s | 0.1s | ±(1% + 0.1s) |
緩降時間 | 0～999.9s | 0.1s | ±(1% + 0.1s) |
測試時間 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) |
延遲時間 | 0～999.9s | 0.1s | ±(1% + 0.1s) |
接地電阻測試 | |||
范圍 | 分辨率 | 精度 | |
輸出電流 | 1.0~32.0A | 0.1A | ±(1%示數+0.2A) |
輸出頻率 | 50/60Hz | ||
接地電阻 | 10~600.0mΩ（電壓不超12V） | 0.1 mΩ | ±(1%示數+2.0mΩ) |
電阻補償 | 0~600.0mΩ | 0.1 mΩ | ±(1%示數+2.0mΩ) |
測試時間 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) |
泄漏電流測試 | |||
范圍 | 分辨率 | 精度 | |
輸出電壓 | 30.0～300.0V | 0.1V | ±(0.2%示數+0.5V) |
輸出電流 | 0～2.000/30.000A | 0.001A | ±(0.2% + 0.005A) |
泄漏電流 | 0.0050～12.000mA | 0.0001/0.001 mA | ±(1% + 3uA) |
測試時間 | 1.0～999.9s | 0.1s | ±(1% + 0.1s) |
人體網絡 | 標配6種，選配美標醫療設備 | ||
電流補償 | 0.0050～12.000mA | 0.0001/0.001 mA | ±(1% + 3uA) |
功率測試 | |||
范圍 | 分辨率 | 精度 | |
電壓 | 30.0～300.0V | 0.1V | ±(0.2%示數+0.5V) |
電流 | 0～2.000/30.000A | 0.001A | ±(0.2% + 0.005A) |
功率 | 0～500W/9000W | 0.1W | 0～99.9W ±(0.3% + 0.3W) >99.9W ±(0.3% + 4.0W) |
測試時間 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) |
低壓啟動測試 | |||
范圍 | 分辨率 | 精度 | |
電壓 | 30.0～300.0V | 0.1V | ±(0.2%示數+0.5V) |
電流 | 0～2.000/30.000A | 0.001A | ±(0.2% + 0.005A) |
功率 | 0～500W/9000W | 0.1W | 0～99.9W ±(0.3% + 0.3W) >99.9W ±(0.3% + 4.0W) |
測試時間 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) |
并行測試 | |||
標配 | 接地+交流耐壓 | ||
選配 | 接地+耐壓+功率（柜式機） | ||
內置電源 | |||
內置電源 | 0.5KVA/3KVA/6KVA | ||
隔離變壓器 | 6KVA | ||
