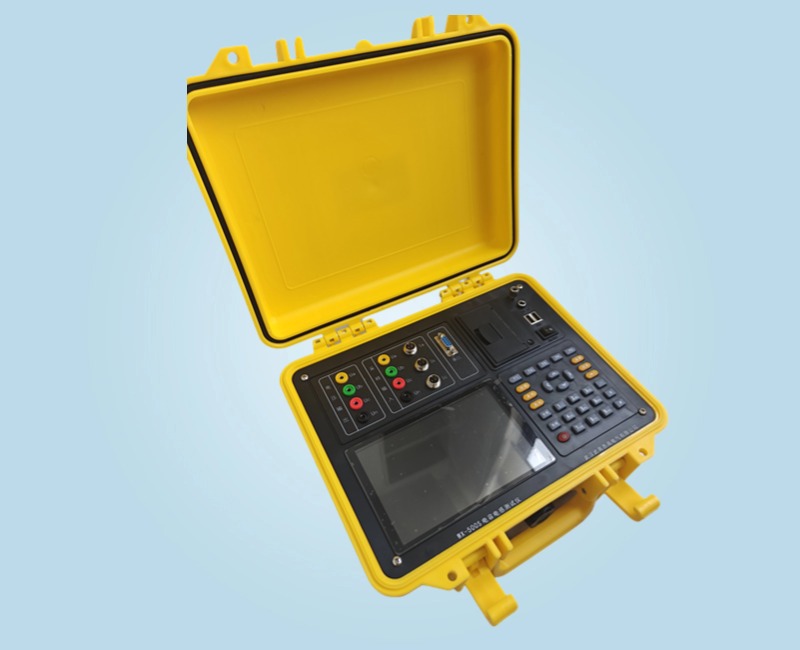

WX-500S全自動電容電感測試儀內部數字合成三相交流測試源，可以在不拆線的狀態下，直接測量成組并聯電容器的單相電容或各種組合連接類型的三相電容器，同時也能夠測量各種電抗器的電感，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕彩色液晶作為顯示窗口，菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的優選產品。

一、功能特點

1、內部自帶電池，自動數字合成產生三相大功率測試電源，不用外接電源即可使用；

2、儀器可在不拆線情況下測量成組并聯電容器的單個單相電容及同時測量各種連接類型的三相電容；

3、可三相同測或同時測量三只并聯電容器；

4、儀器可以測量各種電抗器的電感量；

5、儀器可以測量工頻電流的幅值以及電流中 2－32 次的諧波含量；

6、儀器可顯示出在測量電容器或電抗器的過程中測量的電壓、電流、功率、相位角、阻抗等數據，以便更好的分析問題所在；

7、儀器具備兩種電流取樣方式：無鉗表測量（精度高，優選測量方式）和有鉗表測量（儀器配備了一只口徑 50mm 的鉗表，用于測量并聯接線的電容組其中任意一只電容器的容值和電容量）。

8、儀器試驗電源過流保護功能：電源輸出短路不會損壞儀器。

9、儀器采用 800×480 大屏幕高亮度真彩色液晶顯示屏，在陽光下也可清晰顯示；

10、圖形化菜單、全中文的操作提示，界面友好、操作簡便；

11、導電硅膠觸摸按鍵使操作更簡便，按鍵壽命更長。

12、儀器內置大容量非易失性存儲器：可存儲 200 組測量數據；

13、儀器內置高精度實時時鐘功能：可進行日期及時間校準；

14、儀器自帶高速微型熱敏打印機：用戶可隨時將測試的數據通過微型打印機將結果打印出來；

二、技術指標

1、測試電壓：自動調節。

2、電容測量： 測量范圍 0.1μF～6800μF，測量精度±（讀數 1%+0.01μF）。

3、電感測量： 測量范圍 100μH～20H  測量精度±（讀數 3%+0.01mH）。

4、電流測量： 測量范圍 5mA～20A  測量精度±（讀數 3%+0.1mA）。

5、電阻測量： 測量范圍 50mΩ～20kΩ  測量精度±（讀數 3%+1mΩ）。

6、工作電源：內部電源或 AC220V±10%。

7、外形尺寸:320×240×130mm3

8、儀器重量：4kg

9、工作溫度：-15℃~ +45℃

10、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。

⑵、工作電源輸入端對外殼之間承受工頻 2kV（有效值），歷時 1 分鐘實驗。
