★簡介

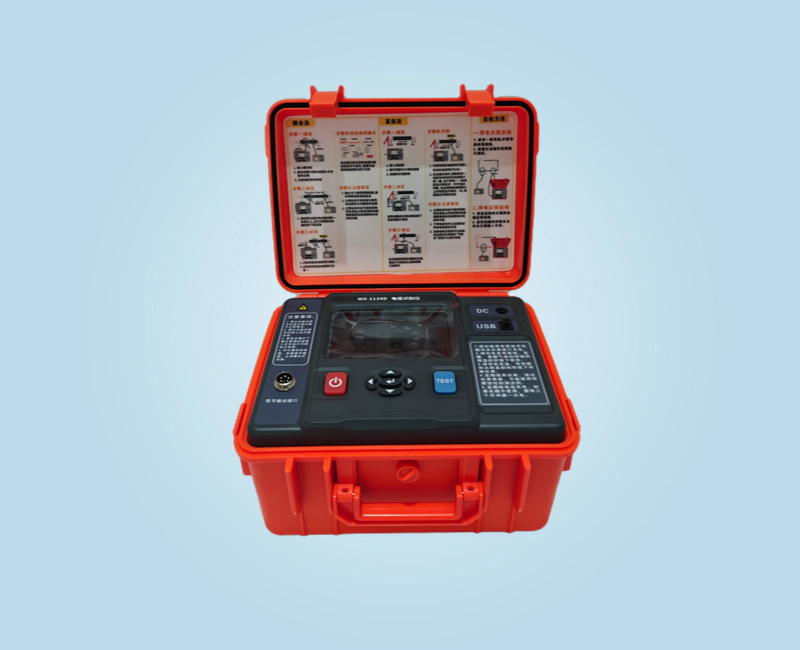

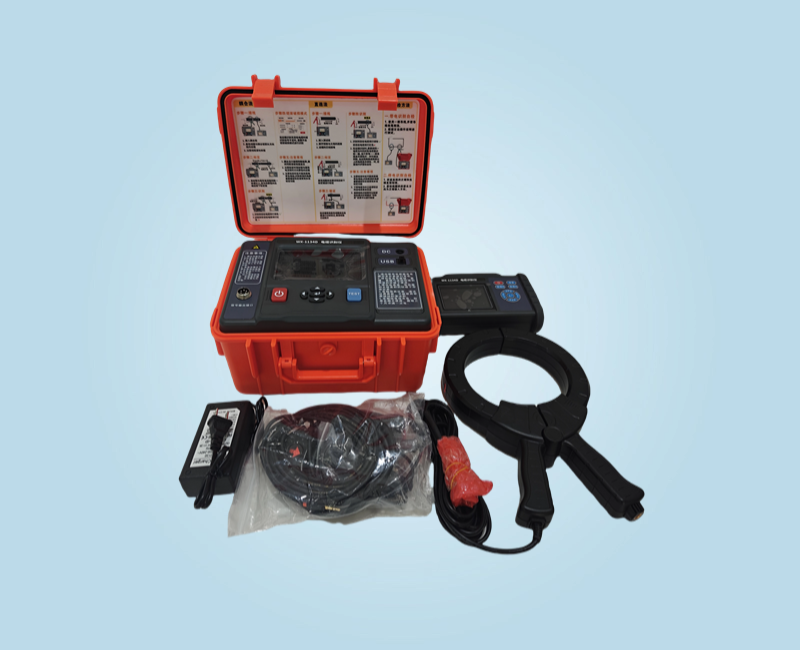

WX-1134D 電纜識別儀，又名多功能電纜識別儀、智能電纜識別儀，是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、 停電電纜識別功能儀表由發射機、發射電流鉗/發射直連測試夾、接收機、接收柔性電流鉗等組成，帶  電電纜識別時，可以在接收機預先標定 20 條電纜，再到遠端識別，大大節省工程人員往返操作時間， 提高作業效率。

發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大容量可充電鋰電池，自動阻 抗匹配，全自動保護。主機采用 5.0 寸電容觸摸 LCD 實時顯示輸出電壓、輸出電流、回路阻抗（直連法）， 采用智能人機交互界面設計，支持觸摸手勢操作，具有方便易用、操作流暢、提高操作效率等特點。

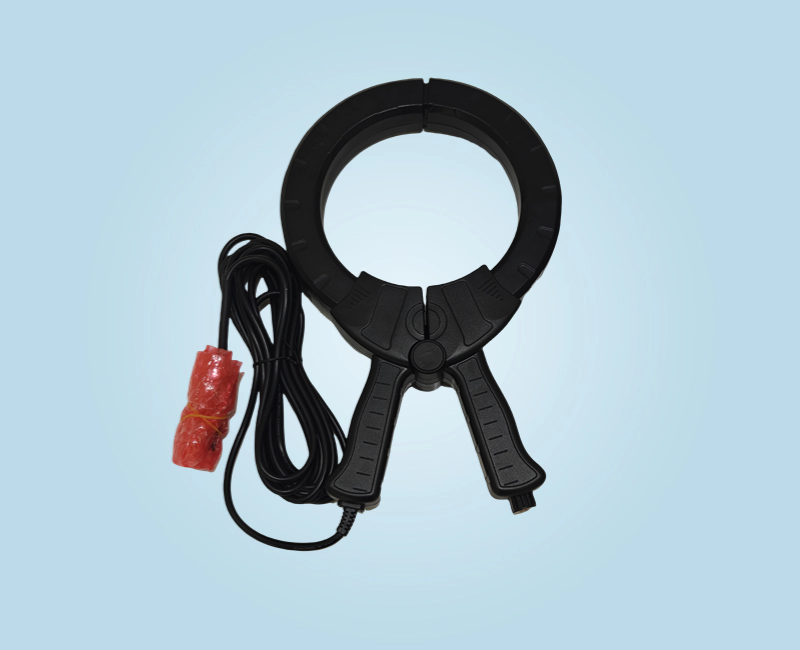

帶電電纜識別：又名耦合法識別采用卡鉗耦合輸出復合脈寬頻率信號，發射機共有六種頻率可選， 分別：640Hz、1280Hz、2.56KHz、3.84KHz、6.50KHz、8.05KHz，通過發射鉗耦合到目標電纜上（10kV 三芯帶鎧電纜或單芯電纜），給電纜線鎧裝或線芯耦合復合脈寬頻率信號信號，該復合脈寬頻率信號在 目標電纜周圍產生電磁場，接收機使用柔性電流鉗檢測和識別；因復合脈寬頻率信號有方向性，所以檢 測也具有方向性。

停電電纜識別：又名直連法識別，采用直連輸出復合脈寬頻率信號，發射機共有六種頻率可選，分 別：640Hz、1280Hz、2.56KHz、3.84KHz、6.50KHz、8.05KHz，給電纜線芯注入復合脈寬頻率信號，該 復合脈寬頻率信號在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方 向性，所以檢測也具有方向性。

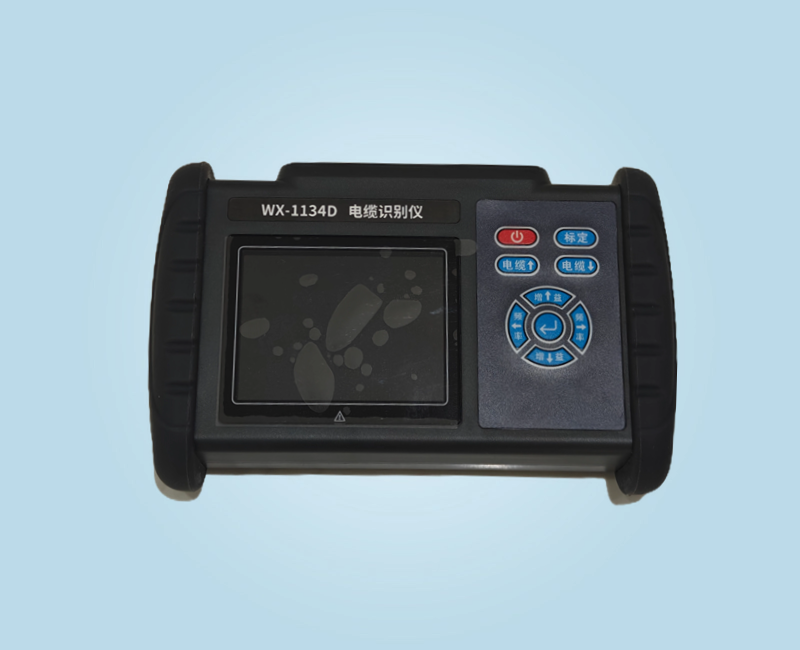

接收機：為手持設備，內置高速微處理器，接收機采用硬件濾波+DSP 數字濾波算法雙重濾波處理， 具有極佳濾波性能，并采用先進的 FHD 算法能過濾干擾頻率并對發射機的復合編碼電流信號進行提取并 解碼，結合科學嚴謹的標定規則，極大降低現場人員使用要求，液晶直接顯示正確檢測結果，電纜識別 成功打√ , 一目了然，方便易用，可以同時標定 20 條電纜，不用重復標定，提高工作效率。

特別提示：本電纜識別儀同時具有帶電電纜識別及停電電纜識別功能，停電電纜識別時，嚴禁接 入正在運行電纜中。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向的一致。

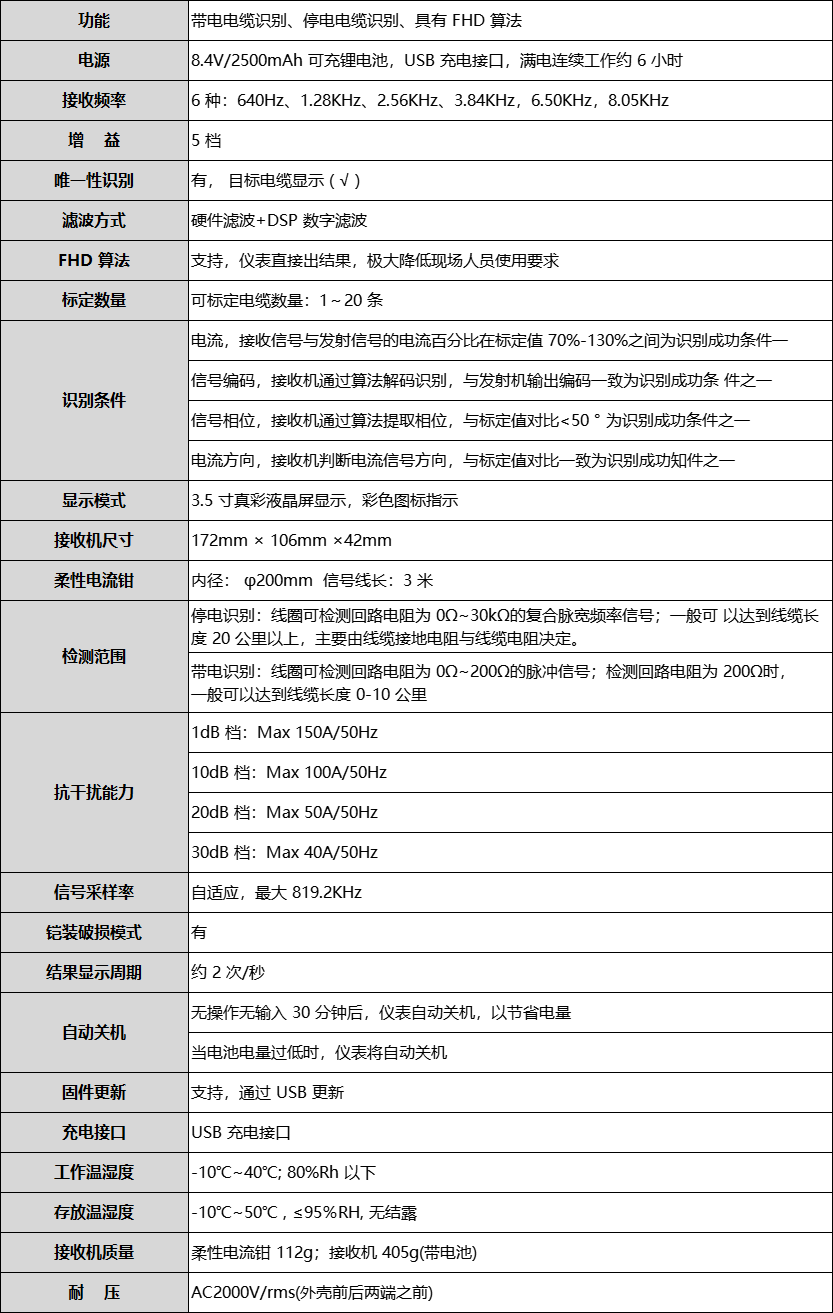

★技術規格

1、發射機技術規格

2、接收機技術規格

★操作

1、注意事項

● 有電，危險！本儀表必須由經培訓并取得授權資格的人員操作，操作者必須嚴格遵守安全規則，否則 有電擊的危險，造成人身傷害或設備損壞。

●  電纜識別涉及人身及設施安全，必須在儀器給出結果的基礎上，先根據各種現場信息（如電纜直徑等） 進行排除，剩余的要充分分析各條并行電纜的電流大小和方向的區別，最后作出判斷。

● 線纜識別時：請確認柔性電流鉗上的箭頭指向電纜遠端（電纜芯線接地的那一端），即復合波信號正輸 入端。

● 帶電電纜識別進行標定時，柔性電流鉗要離發射鉗盡量保持 1 米以上，防止接收干擾。

● 儀器的正確判斷建立在正確的操作上，請務必保證接線方式以及標定操作的正確性，標定好后不要改 變儀器的輸出頻率及接收放大的倍數，否則必須重新標定。

● 嚴禁在發射鉗發射信號時，強行打開發射鉗，以免造成機器損壞。應當在發射機關機后，再開合發射 鉗。

2、電纜識別基本步驟

可靠的識別結果基于正確的識別步驟，電纜識別操作基本步驟如下：

步驟一：發射機接線

步驟二：發射機輸出

步驟三：電纜近端標定 步驟四：電纜遠端識別

標定含義：電纜識別需要接收機首先在目標電纜的已知位置測量其電流大小、電流方向、相位、編碼信 息，作為比較的基準，在未知點的測量結果與基準比較，作出識別正確或錯誤的判斷。測量并記錄電流 大小、電流方向、相位、編碼信息的過程即為標定。
