一、概述

1.1 引言

    在電網系統中，電壓等級高、輸送容量大的變電站和輸電線路起著十分重要的作用。而在輸電線路經過的地區，工業污穢、海風的鹽霧、空氣中的塵埃等污穢物逐漸積累并附著在絕緣子表面，極易形成污穢層，由于污穢絕緣子的絕緣強度大大降低，引起絕緣子在正常運行電壓下閃絡，造成大面積停電，形成污閃事故。污閃事故不同于一般單純的設備事故，它涉及面廣、影響設備多且分散。現階段我國電力系統的網架尚比較薄弱，多次污閃跳閘即有可能帶來 整個系統的崩潰，造成大面積、多設備的連鎖事故。

    因此，在設計建造電網系統前，應首先測定外絕緣子表面的污穢程度以確定所在區域的污穢等級，據此選擇合適的外絕緣爬電比距；對于已經 投入使用的高壓輸電線路、發電廠、變電站等場所的外絕緣設備，應當保 證每年至少檢測一次其表面污穢程度，以衡量是否可能引起污閃事故，作 為判斷外絕緣設備是否需要清洗或更換的依據。通過以上途徑，使污閃事故率降低到可接受的程度，最大限度降低污閃事故對國民經濟的影響。

    由于絕緣子表面的污穢包含溶性成分和不溶性成分，其中灰密度（NSDD）是指絕緣子表面層污穢中的不可溶成分與表面積的比值，不同 于污穢中的可溶性成分（用等值鹽密度 ESDD 衡量），由于污穢度中鹽密 和灰密之間的關系在 5—10 倍分散，相同等值鹽密不同灰密的絕緣子可能 處于不同污穢等級，故污穢等級的確認需要等值鹽密度和灰密度組合才可 確定，只有進行灰密測量才能正確地確定污穢等級。

    我公司根據電力行業防治污閃的要求，結合電網污穢劃分等級新標準，根據客戶需求設計研發了 WXYH-Z 激光鹽密灰密測試儀，操作簡單、功 能齊全，得到了行業客戶的一致認可。

1.2 儀器介紹

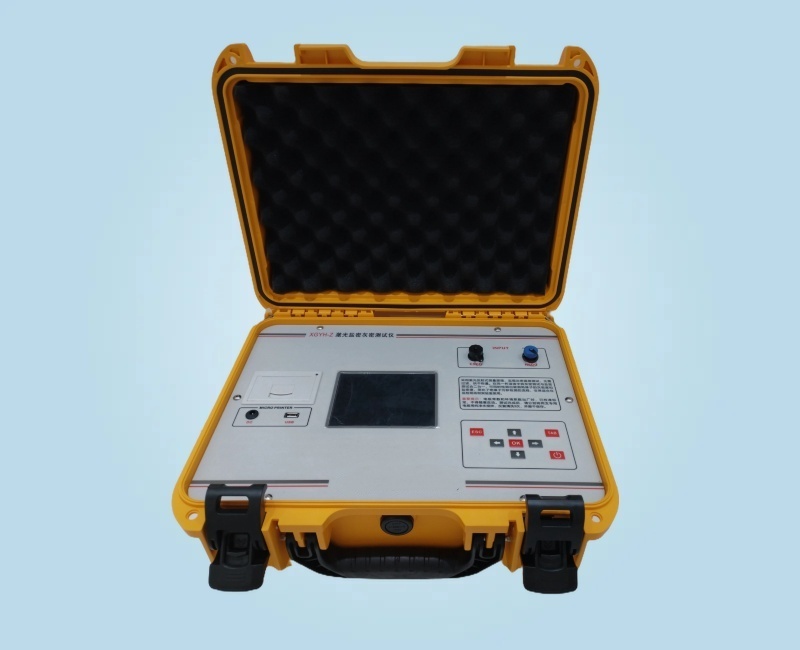

WXYH-Z 激光鹽密灰密測試儀采用新型檢測技術將灰密測試與鹽密測試合二為一，可同時檢測出被測絕緣子的灰密度和鹽密度，簡化了絕緣 子污穢檢測的流程，非常適合在巡檢現場和實驗室使用。

1.3 依據標準

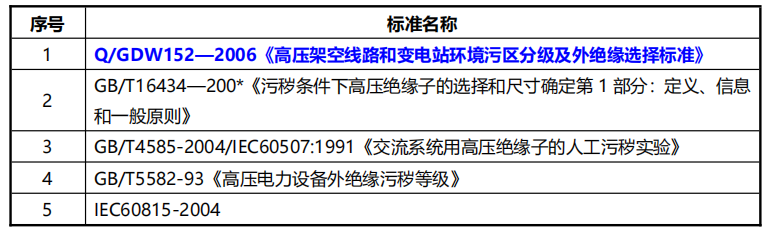

WXYH-Z 激光鹽密灰密測試儀依據的相關標準如下表所示：

1.4 判斷依據

Q/GDW152-2006《電力系統污區分級與外絕緣選擇標準》中規定污穢等級與等值鹽密的關系如下表：

二 、產品信息

2.1主要特點

? 內置測試專用測試軟件，鹽密灰密一體化完成測試；

? 嵌入式操作，直觀快捷的人機交互界面，參數可靈活設置；

? 全自動一體化燒杯式測試方案，按要求配置好溶液后，采用人工攪拌的方式，并插入專用電極采集信號；

? 測試完成后，請分別將 2 支電極用蒸餾水反復清洗 3 次，并擦干保存；

? 便攜式設計，便于現場測試或實驗室使用；

? 采用激光變頻透射原理，實現灰密直接測試，無需過濾、烘干稱量；

? 智能化數據分析，測試結果多種輸出模式，包括直讀測試結果，打印

報表，通過 USB 接口直接導出測試結果到 U 盤；

? 儀器自帶微型打印機，直接打印測試結果

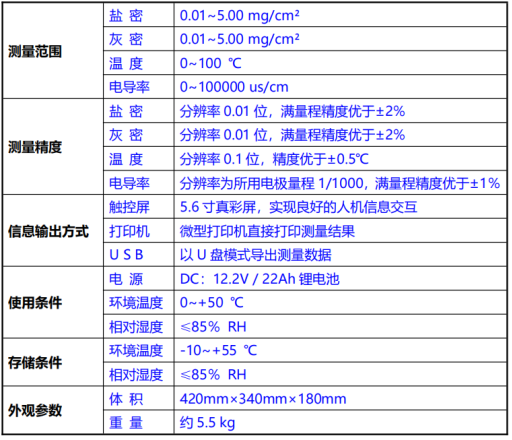

2.2技術指標

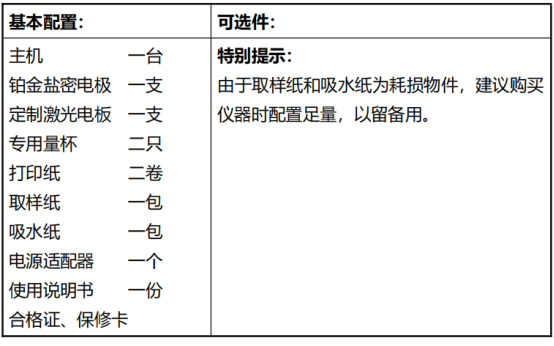

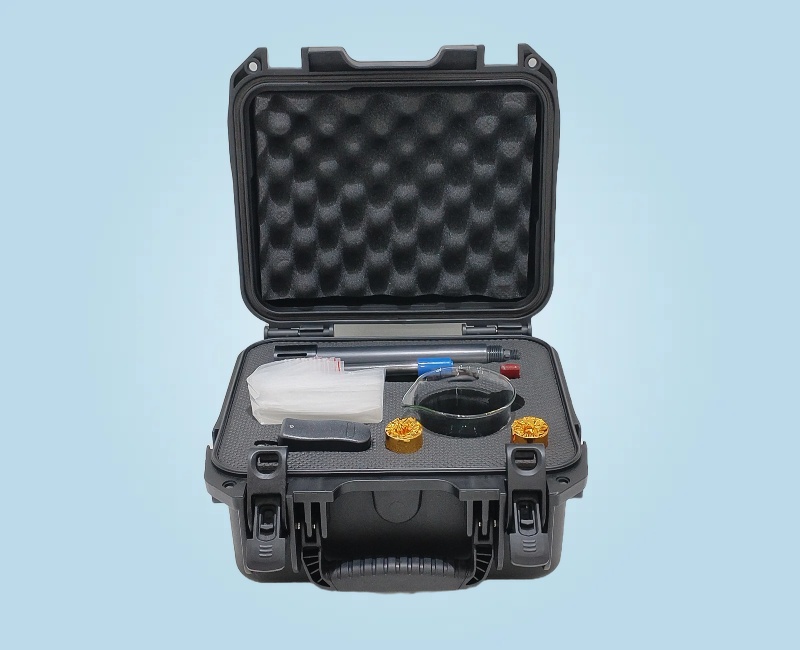

三、供貨信息
