★概述

該儀器是根據中華人民共和國電力執行標準DL/T845.4- 2019有關規定，發揮自身技術優勢，精心研制的高精度、數字化開關檢測儀器。該測試裝置不僅適用于高壓開關接觸電阻（回路電阻）的高精度測量，而且支持單端和雙端接地測試技術，可免除拆解接地回路，測試過程安全高效。雙端接地能夠有效防止感應電產生，降低觸電風險，為運維人員提供可靠的安全保障。儀器測量數據準確，性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

主要特點

1，采用高亮7寸彩色液晶屏，顯示清晰，人機界面友好，陽光下可視。

2，整機由高速芯片控制，自動化程度高，操作簡單。

3，輸出電流最大可達200A，測試速度快，測量精度高。

4，集成“傳統回阻模式”和“智能測試模式”，滿足不同應用需求。

5， “智能測試模式”無需拆解接地排，依然可以精確測量開關回路電阻，省時省力，大大縮減現場工作量，同時消除了“假接地”問題帶來的人身和設備安全隱患。

6，保護功能齊全，具有過流、短路、過熱保護功能。

過熱保護：電池過熱及功率器件保護，門限：70℃；

電池過放保護：電池一格電量將進入電池保護模式，禁止所有測試。

7，內置大容量非易失性存儲器，可存儲512組數據，支持查閱和導出。

8，內置高精度時鐘，實時顯示時間。

9，具有U盤存儲功能。

10，語音播報功能，測試完畢后自動播報測量結果。

★技術指標

1  主機技術指標

測試電流：50A/100A/150A/200A可調（智能測試模式固定200A）

量程： 5μΩ～25mΩ(50A);

5μΩ～10mΩ(100A);

5μΩ～5mΩ(150A);

5μΩ～2mΩ(200A)。

最小分辨率：0.01μΩ

測量時間：50A檔：快速/5s/10s/30s/60s可選

100A檔：快速/5s/10s/30s可選

150A檔：快速/5s/10s可選

200A檔：快速/5s可選

智能測試檔：不可選，測量時間不超過5s

測量精度：傳統回阻模式：±(示值×0.5%+0.2μΩ)；

智能測試模式：±(示值×2%+0.5μΩ)。

使用溫度：-10℃～50℃。

相對濕度：≤90%RH，不結露。

供電方式：內置鋰電池，充電電壓DC12.6V。

主機尺寸：235mm×165mm×75mm

主機重量：2.0kg

2  鉗表技術指標

測量方式：鉗形霍爾，非接觸測量。

測量范圍：DC 0～600A。

測量精度：±(示值×2%+0.5A)。

分辨率：DC 0.01μΩ。

顯示方式：液晶。

供電方式：內置鋰電池供電。

鉗口尺寸：Φ68mm。

★儀器介紹

該儀器由測試主機和無線鉗表組成，測試主機是由功率電源和測量模塊等組成的儀器，無線鉗表主要用于測量回路實際電流或被測設備對地分流。

1  儀器面板介紹

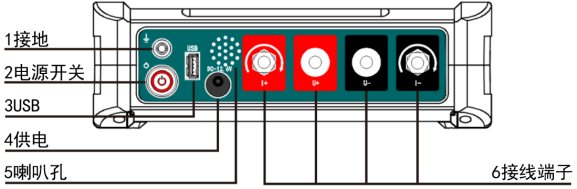

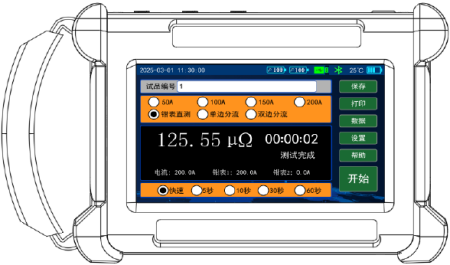

主機正面示意圖

面板示意圖

1) 接地：使用過程中請保證儀器可靠接地；

2) 電源開關：儀器整機的電源開關；

3) USB：連接U盤，導出歷史數據；

4) 供電：儀器供電接口；

5) 喇叭孔：儀器語音播報位置，請勿遮擋。

6) 接線端子：儀器電流輸出線以及電壓測試線連接端子，儀器測量前請保證接線正確；

7) 顯示器：觸控液晶屏，儀器操作顯示界面。

2  無線鉗表介紹

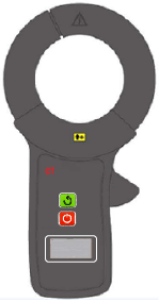

無線鉗表效果圖及面板布局

上圖所示為無線鉗表效果圖及面板布局，面板上的各個按鍵功能說明如下：

按鍵：歸零按鍵，對無線鉗表電流進行調零；

按鍵：無線鉗表開關機按鍵。

無線鉗表電流顯示頁面

圖示為無線鉗表液晶頁面，說明如下：

? 1當前剩余電量：顯示無線鉗表內部電池的剩余電量；

? 2被測電流大?。猴@示當前被測電流大小，單位為A；

? 3鉗表編號：1#表示鉗表CT1，2#表示鉗表CT2。

需要特別說明的是：

1) 無線鉗表有方向，電流從正面流入鉗表的方向為電流正方向；

2) 無線鉗表只能測試直流電流，測量范圍為 DC0~±600A，超過量程可能損壞鉗表；

3) 鉗表偏差大時，可以在設置界面進行校準操作。

3  檔位模式介紹

1) 智能測試模式

智能測試模式包括鉗表直測檔位、單邊分流檔位、雙邊分流檔位，該模式下對應輸出電流檔位200A。在鉗表直測檔位下可直接使用鉗表測出主回路電流，從而測得回路電阻；在另外兩個檔位下利用鉗表測出支路分流，也可以測得回路電阻，在此過程中不需要拆解接地排。處于這三種檔位時儀器測量時間不超過1分鐘。

2) 傳統回阻模式

傳統回阻模式可選50A檔位、100A檔位、150A檔位、200A檔位，對應相應的輸出電流檔位,在這四個模式下可以選擇測量時間。
