★概述

該儀器是根據中華人民共和國最新電力執行標準DL/T845.4- 2019有關規定，發揮自身技術優勢，精心研制的高精度、數字化開關檢測儀器。該測試裝置適用于高壓開關接觸電阻（回路電阻）的高精度測量，同樣適用于其他需要大電流、微電阻測量的場合。儀器測量數據準確，性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

該儀器支持傳統回路電阻測試。傳統回阻模式需要拆解被測開關兩側接地排的其中一側，以避免地網分流的影響。

主要特點

1，采用高亮7寸彩色液晶屏，顯示清晰，人機界面友好，陽光下可視。

2，整機由高速芯片控制，自動化程度高，操作簡單。

3，輸出電流最大可達200A，測試速度快，測量精度高。

4，保護功能齊全，具有過流、短路、過熱保護功能。

過熱保護：電池過熱及功率器件保護，門限：70℃；

電池過放保護：電池一格電量將進入電池保護模式，禁止所有測試。

5，內置大容量非易失性存儲器，可存儲512組數據，支持查閱和導出。

6，內置高精度時鐘，實時顯示時間。

7，具有U盤存儲功能。

8，語音播報功能，測試完畢后自動播報測量結果。

★技術指標

測試電流：50A/100A/150A/200A可調

量程： 5μΩ～25mΩ(50A);

5μΩ～10mΩ(100A);

5μΩ～5mΩ(150A);

5μΩ～2mΩ(200A)。

最小分辨率：0.01μΩ

測量時間：50A檔：快速/5s/10s/30s/60s可選

100A檔：快速/5s/10s/30s可選

150A檔：快速/5s/10s可選

200A檔：快速/5s可選

測量精度：±(示值×0.5%+0.2μΩ)；

使用溫度：-10℃～50℃。

相對濕度：≤90%RH，不結露。

供電方式：內置鋰電池，充電電壓DC12.6V。

主機尺寸：235mm×165mm×75mm

主機重量：2.0kg

★儀器介紹

該儀器的測試主機是由功率電源和測量模塊等組成的。

3.1  儀器面板介紹

主機正面示意圖

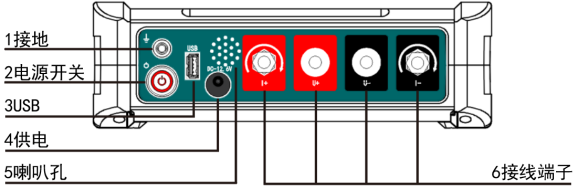

面板示意圖

1) 接地：使用過程中請保證儀器可靠接地；

2) 電源開關：儀器整機的電源開關；

3) USB：連接U盤，導出歷史數據；

4) 供電：儀器供電接口；

5) 喇叭孔：儀器語音播報位置，請勿遮擋。

6) 接線端子：儀器電流輸出線以及電壓測試線連接端子，儀器測量前請保證接線正確；

7) 顯示器：觸控液晶屏，儀器操作顯示界面。

    3.2  檔位模式介紹

傳統回阻模式可選50A檔位、100A檔位、150A檔位、200A檔位，對應相應的輸出電流檔位，在這四個模式下可以選擇測量時間。
