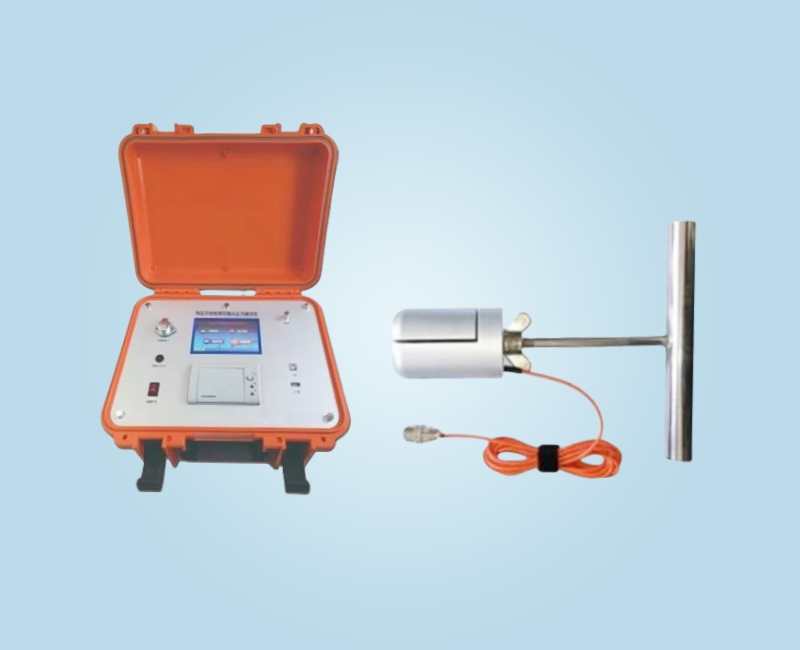

WXCT-302 開關柜梅花觸頭壓力測試儀
產品分類: 開關測試儀器
該測量儀無需對梅花觸頭彈簧進行拆解便可對高壓開關柜內部的梅花觸頭進行力學性能檢測,用以解決實際生產中只能對單個緊固彈簧進行力學檢測,而不能對裝配后的觸頭進行檢測的難題。
訂購熱線:15172499955
立即咨詢一、產品概述
隨著高壓開關柜的廣泛使用及不斷發展,開關柜梅花觸頭的發熱問題也越來越受到運行單位的廣泛關注。通常梅花觸頭和開關本體及靜觸頭接觸好壞和夾緊彈簧有直接關系。當彈簧壓力不夠時,會造成觸指局部過熱,使觸指彈簧退火而出現疲軟。疲軟的彈簧使觸指和觸頭間的接觸壓力繼續降低,接觸狀態變得更差,促使發熱更加嚴重,觸指彈簧進一步退火,從而進入一種惡性循環。使發熱發展成為過熱狀態,造成絕緣損壞,引起電弧放電造成開關柜的燒毀。由于開關柜母線室是連通的,當一個間隔故障時,電弧侵犯鄰柜甚至會造成“火燒連營”的事故,擴大事故范圍和影響。常規檢查時只能憑經驗判斷彈簧有無損傷,但無法準確測量出觸頭的壓緊力。
我公司根據多年經驗,針對以上問題研發生產出了高壓開關柜觸頭壓力測量儀。該測量儀器廣泛應用在各種高低壓開關和開關柜的制造廠及運行現場。該測量儀無需對梅花觸頭彈簧進行拆解便可對高壓開關柜內部的梅花觸頭進行力學性能檢測,用以解決實際生產中只能對單個緊固彈簧進行力學檢測,而不能對裝配后的觸頭進行檢測的難題。
二、產品特點
1.1產品優勢
輕巧便攜,便攜式儀器,方便現場操作;
顯示直觀,采用大分辨率真彩液晶顯示屏,內容顯示清晰、直觀;
操作簡單,采用觸摸按鍵;
標定簡單,支持用戶自己標定置零復位傳感器;
精度高、穩定性好,采用中航工業高精度應變片,高精度、低溫漂、蠕變小,長期穩定性好;
具備聲音報警功能,報警閾值可設置;
支持多單位顯示,測量單位支持“N”、“kg”;
具備數據上傳功能,儀器工作在USB設備 U盤模式,可以將歷史數據直接讀取;
內置大容量非易失性存儲器,記錄數據帶時標,掉電不丟失;
內置高精度實時時鐘功能:可進行日期及時間校準;
儀器內置大容量鋰電池、帶適配器電源接口,帶電池電量顯示;
1.2產品用途和適用范圍
1)適用于變電站、發電站和開閉所內高壓開關柜梅花觸頭接觸壓力測量;
2)適用于高壓開關柜和高壓手車生產過程中的觸頭壓力檢測;
1.3使用環境條件
1)環境溫度:-20℃~+50℃;
2)相對濕度:≤85%RH;
3)環 境:無振動、無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸氣、滴水或鹽分等;
4)海拔高度:≤3000M
5)大氣壓力:70~106Kpa;
6)存儲溫度:-40℃~+60℃
1.4、安全性能
1)儀器電源輸入端對機殼的絕緣電阻大于20MΩ
2)儀器電源輸入對機殼能承受工頻1.5kV、歷時1min的耐壓,無擊穿和閃絡現象。
三、結構特征
1)基本結構:ABS塑料盒式結構;
2)安裝方式:便攜式;
3)重量:<3800g;
4)顏色:黑色或黃色;
5)表面涂覆:絕緣層;
