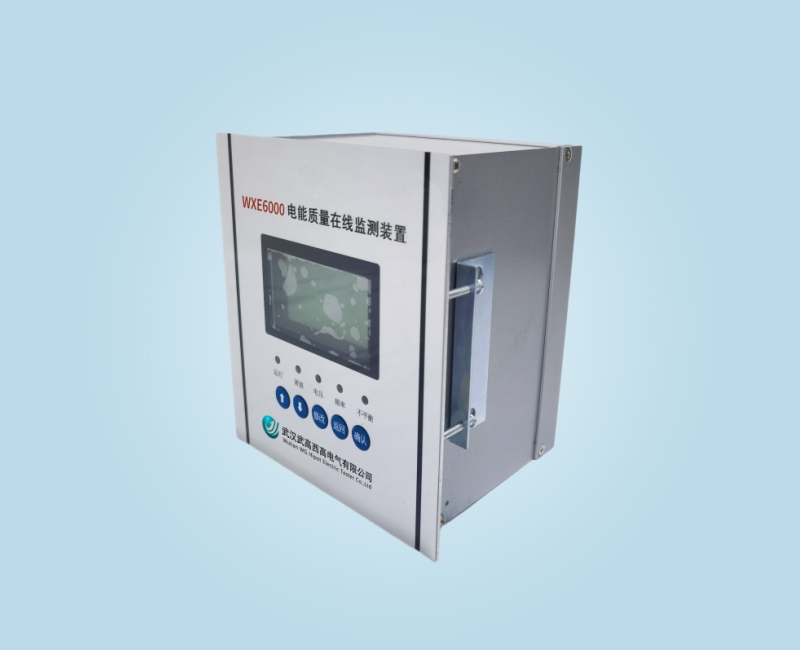

一、產品概述
       隨著電力電子裝置的廣泛使用，非線性負荷不斷增加，電網中的諧波含量也不斷上升，諧波污染對電力系統安全、穩定、經濟運行構成潛在威脅，給周圍電氣環境帶來極大影響。如：消耗電力系統的無功儲備；增加輸電線損耗；增加了電機的附加諧波損耗，使其發熱，縮短使用壽命；使電能測量產生較大誤差；造成重要的和敏感的自動控制和保護裝置工作紊亂，誤動和拒動的現象增加，導致可靠性下降等。
       電能質量監測裝置是我公司新一代產品，能夠實時監測和分析電網中母線及線路的電壓和電流的基波及2～25次諧波，并通過RS485或RS232通信接口將數據上傳至后臺監控系統，滿足用戶對電能質量的監測要求。本裝置廣泛適用于380V至220kV各電壓等級的發電廠、變電站、石油、煤礦、鋼鐵、冶金、化工等大型廠礦企業的供電系統。

       二、功能及特點
       1.采用先進的工業級中央處理器，運算速度快、工作狀態穩定、抗干擾性能強。
       2.裝置采用頻率自動鎖定技術，當系統頻率發生變化后，裝置仍能得出正確的分析結果。
       3.基于快速傅里葉變換原理，運算結果快速準確，可對電力線路的基波及2至25次諧波電壓、電流、總諧波畸變率進行日常監測。
       4.人機界面友好，漢字顯示，操作簡單、直觀。

       三、技術參數
       3.1 環境要求
       戶內使用，通風應良好 。- 3
       環境溫度：-10℃ ～ +50℃
       相對濕度：小于90%，表面無凝露 。
       大氣壓力：80 ～ 110Kpa 。
       海拔高度：< 2000m 。
       周圍介質無導電塵埃與導致金屬或使絕緣損壞的腐蝕性氣體、霉菌等。
       3.2 技術參數
       工作電源：AC/DC220V（如有特殊要求請在訂貨時說明），功耗≤20W。
       信號的測量范圍：電壓：5~450V；PT回路功耗 0.5VA/相。
       電流：0.06A ~6A；CT回路功耗 0.5VA/相。
       通信接口：RS232/485（任選其一，請在訂貨時說明），波特率600～19200bps。
       通信規約：103規約/modbus（串口）

四、面板說明

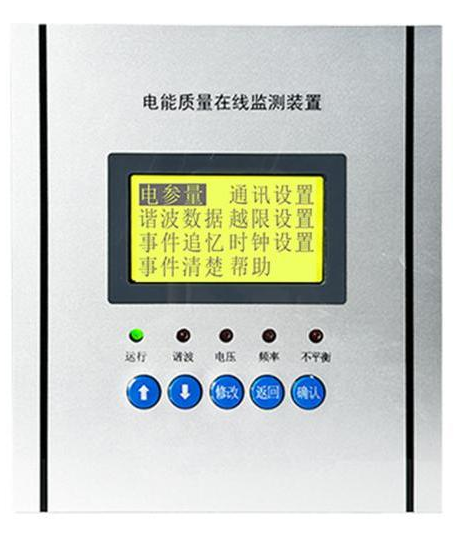

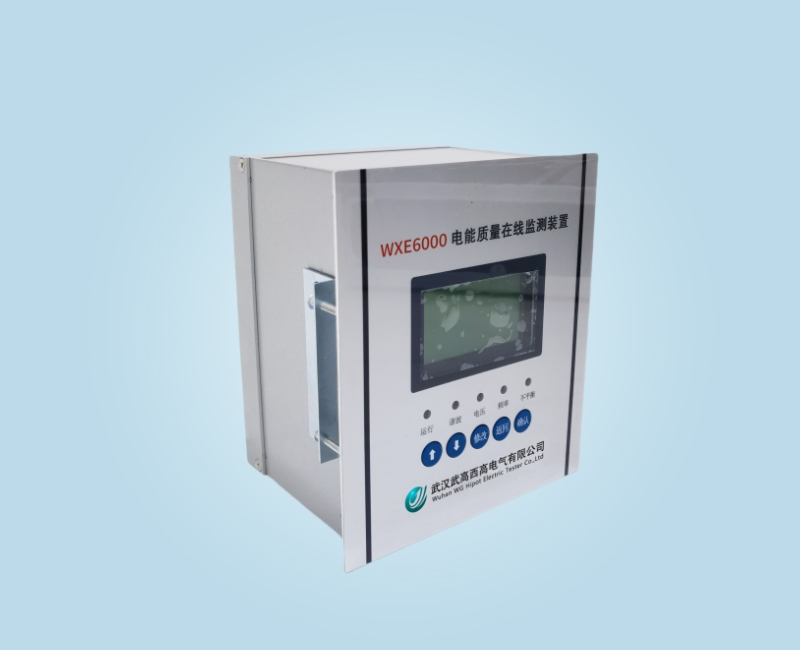

       電能質量在線監測裝置面板示意圖見圖1所示：

       圖1前面板圖
       液晶顯示器：128×64圖形點陣液晶，全中文顯示。
       指示燈：指示系統當前運行狀態
       運行：裝置工作正常時，“運行”燈有規律的閃爍。
       諧波：當電壓、電流諧波越限后點亮
       電壓：當電壓越限后點亮。
       頻率：當頻率越限后點亮
       不平衡：當電壓電流不平衡越限后點亮
